濕式、干式、預作用、雨淋四種系統報警閥的工作原理和開啟方式

自動噴水滅火系統依據噴頭形式分為閉式系統和開式系統。閉式系統又分為濕式系統、干式系統和預作用系統。開式系統又分為雨淋系統和水幕系統。不同的系統，選用的報警閥不同，報警閥的開啟方式也不一樣。

一、濕式報警閥

用于濕式系統，準工作狀態時，系統側和供水側都充滿有壓水，且水壓大體相同，維持報警閥閥瓣上下腔的平衡。一旦發生火災，保護區內噴頭玻璃泡破裂，噴頭噴水，系統側壓力下降，供水側壓力大于系統側壓力，產生壓力差，供水側水壓推動報警閥閥瓣打開，濕式報警閥開始工作，水流流向噴頭滅火，一部分水流進入報警管路，使水力警鈴、壓力開關動作，啟動消防水泵。

二、干式報警閥

用于干式系統，準工作狀態時，系統側充滿有壓氣體，供水側充滿有壓水，二者維持報警閥閥瓣上下腔的平衡。一旦發生火災，噴頭玻璃泡破裂，釋放有壓氣體，系統側氣壓下降，供水側水壓大于系統側氣壓，供水側水壓推動報警閥閥瓣打開，干式報警閥開始工作。水流進入管道流向噴頭滅火，一部分水流進入報警管路，使水力警鈴、壓力開關動作，啟動消防水泵。

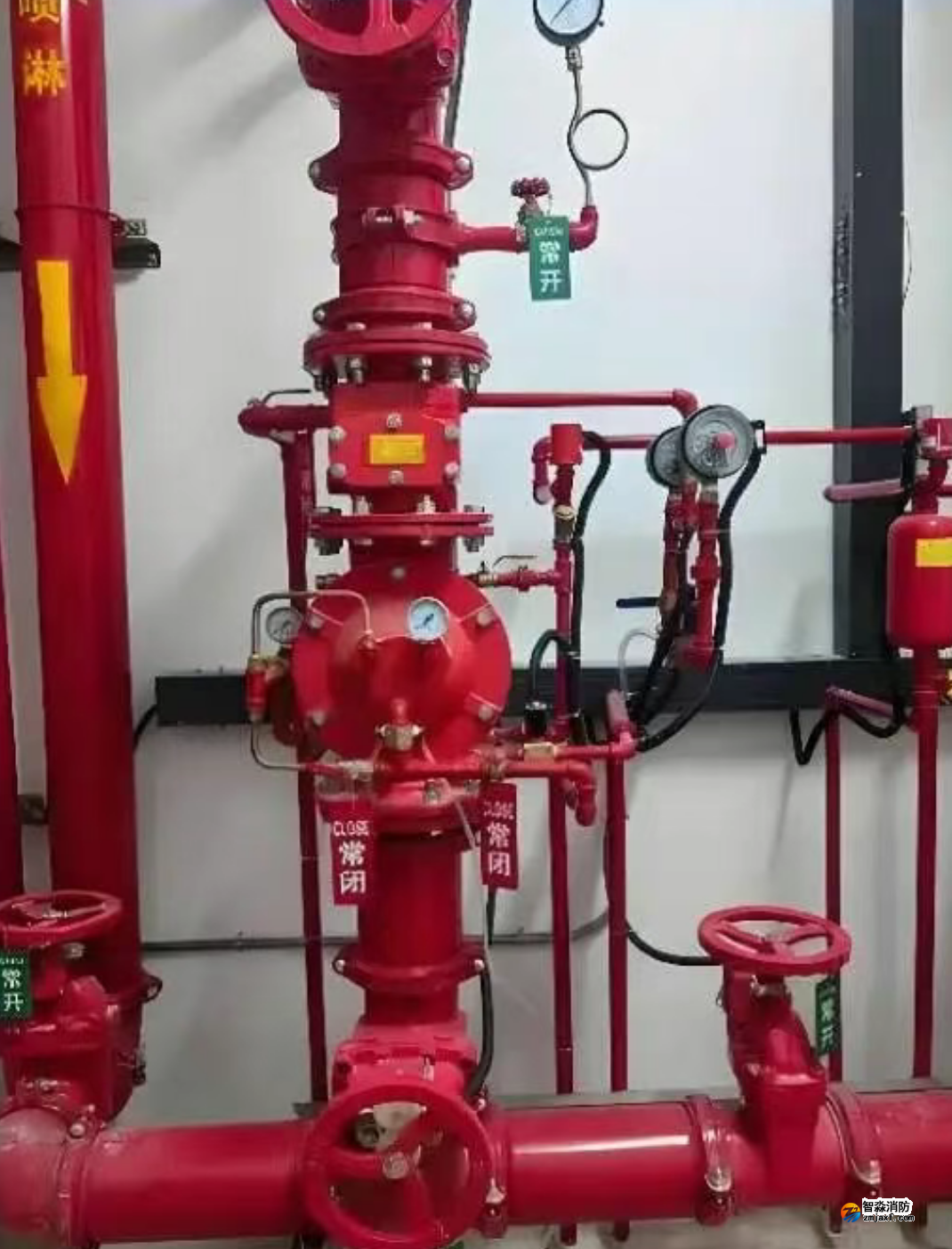

三、預作用報警閥（又稱預作用裝置）

用于預作用系統，通常是濕式報警閥和雨淋報警閥的疊加組合。準工作狀態時，系統側充滿有壓氣體，供水側充滿有壓水。保護區內發生火情，探測器報警，火災報警控制器打開雨淋閥的電磁閥和用于排氣的電磁閥，系統側氣壓下降，供水側水壓推動雨淋閥閥瓣打開，水流沖開濕式報警閥進入管道，系統完成充水排氣，從而轉變成濕式系統。若火勢持續發展，噴頭玻璃泡破裂，水流從噴頭噴出滅火，部分水流進入報警管路，使水力警鈴、壓力開關動作，啟動消防水泵。

四、雨淋報警閥

用于雨淋系統和水幕系統（防護冷卻水幕使用濕式報警閥），準工作狀態時，系統側管網空置，供水側充滿有壓水。保護區內發生火情，探測器報警，火災報警控制器打開雨淋閥的電磁閥，雨淋閥壓力腔的水快速排出，壓力下降，供水側的水壓推動雨淋報警閥閥瓣打開，雨淋閥開始工作，水流進入管道，保護區內所有噴頭開始噴水滅火，同時一路水流進入報警管路，使水力警鈴、壓力開關動作，啟動消防水泵。
